• 平衡重设计，适合各种托盘和货架，高强度车身和底盘、坚固耐用，确保货叉轻松处理重型货物。
• 交流驱动，加装电子助力转向功能，极大减轻转向所需力量，提高驾驶的稳定性和舒适性

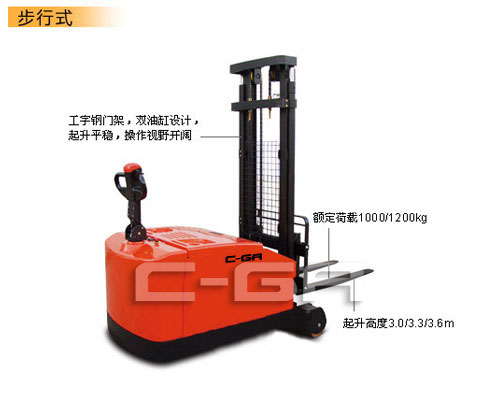

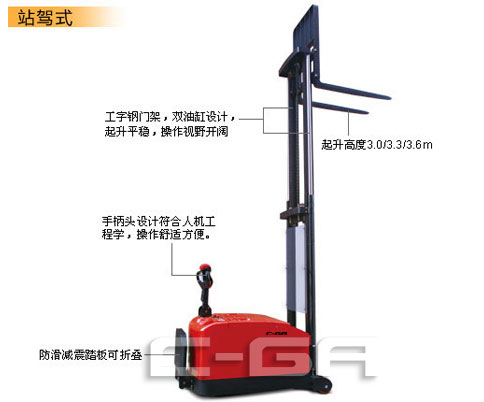

• 工字钢门架，双油缸设计，起升平稳，操作视野开阔
• 加配上坡增力油缸，防止上坡打滑
• 电子、机械双重起升限位，确保升降平稳安全
• 三速下降，满载慢速，空载快速
• 溢流阀防止超载，安全第一

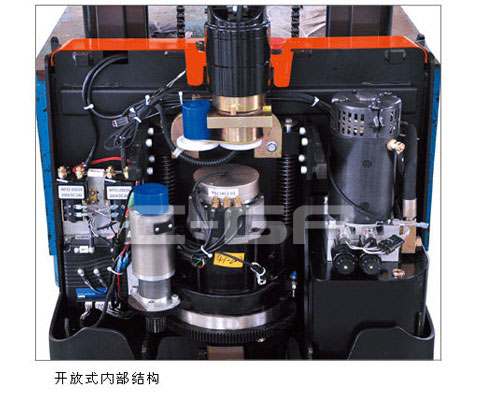

• 开放式内部结构、编号线束布局清晰，方便维护

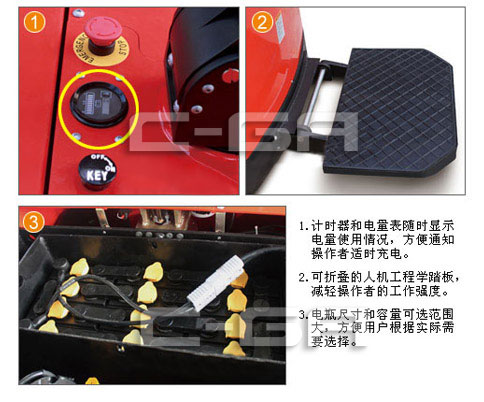

• 计时器和电量表随时显示电量使用情况，方便通知操作者适时充电。
• 可折叠的人机工程学踏板，减轻操作者的工作强度。
• 电瓶侧拉式设计，方便维修和更换，提高工作效率。

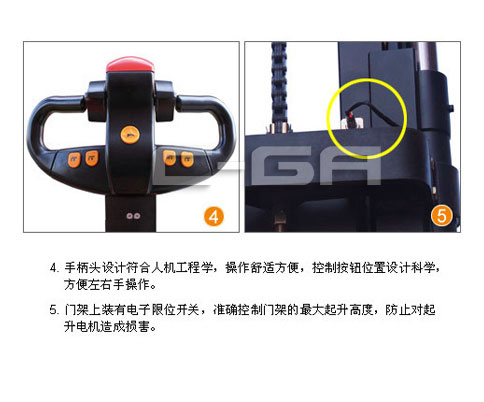

• 门架上装有电子限位开关，准确控制门架的最大起升高度，防止对起升电机造成损害。

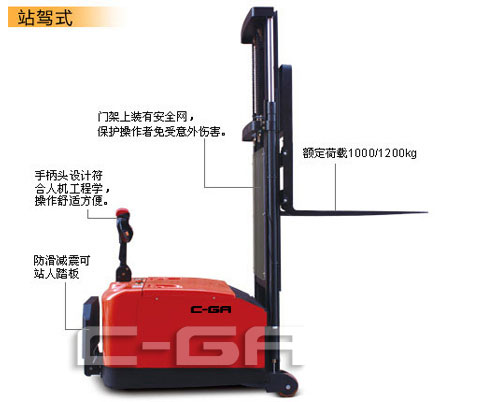

• 门架上装有安全网，保护操作者免受意外伤害。
• 气弹簧自动复位铸造手柄；自动折叠踏板供选配
• 烤漆车体，流水线装配，保证工艺
|
货号
|
A2247
|
A2248
|
A2249
|
|
特性
|
动力形式
|
全电动
|
|
操作方式
|
步行/站驾
|
|

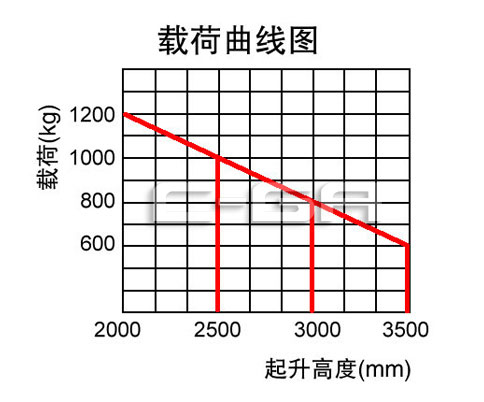

额定荷载(Q)
|
kg
|
1200
|
|
起升高度
|
mm
|
3000
|
3300
|
3500
|
|
门架缩回时最低高度(h1)
|
mm
|
2030
|
2130
|
2230
|
|
载荷中心距(c)
|
mm
|
600
|
|
轴距(y)
|
mm
|
1179
|
|
车轮
|
轮胎类型
|
|
PU
|
|
轮胎数量(驱动轮/平衡轮/承重轮)
|
|
1D+L2
|
|

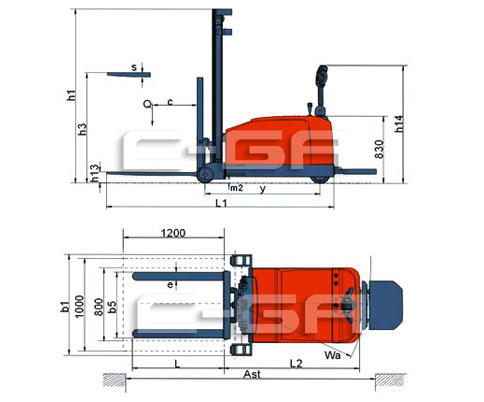

尺寸
|
作业时门架最大高度(h4)
|
mm
|
3670
|
|
操纵手柄最大高度(h14)
|
mm
|
1450
|
|
全长(踏板收起)(l1)
|
mm
|
2591
|
|
货叉面长度(l2)
|
mm
|
1625
|
|
车体宽度(b1)
|
mm
|
1015
|
|
货叉最低高度(h13)
|
mm
|
80
|
|
货叉尺寸，厚度/宽度/长度(s/e/L)
|
mm
|
40/100/1070
|
|
货叉外侧间距(b5)
|
mm
|
200~660
|
|
支撑腿外宽
|
mm
|
/
|
|
最小离地间隙(m2)
|
mm
|
50
|
|
最小转弯半径，踏板收起/放下(Wa)
|
mm
|
1337
|
|
最小直角堆垛通道宽度,踏板收起/放下(托盘0.8 x 1.2m,1.2m沿货叉放置,间隙200）
|
(Ast)mm
|
2980/3460
|
|
最小直角堆垛通道宽度,踏板收起/放下(托盘1.0 x 1.2m,1.2m沿货叉放置,间隙200）
|
(Ast)mm
|
3000/3480
|
|
性能
|
行驶速度，满载/空载
|
km/h
|
3.0/3.5
|
|
起升速度，满载/空载
|
mm/s
|
130/230
|
|
下降速度，满载/空载
|
mm/s
|
100/180
|
|
最大爬坡能力，满载/空载
|
%
|
5/7
|
|
制动方式
|
|
电磁 /再生
|
|
电机
|
驱动电机功率
|
kW
|
AC 1.5
|
|
起升电机功率
|
kW
|
DC 3.0
|
|
蓄电池电压/容量
|
V/ Ah
|
24/210/270
|
|
重量
|
蓄电池重量
|
kg
|
250
|
|
自重（包含蓄电池）
|
kg
|
1890
|

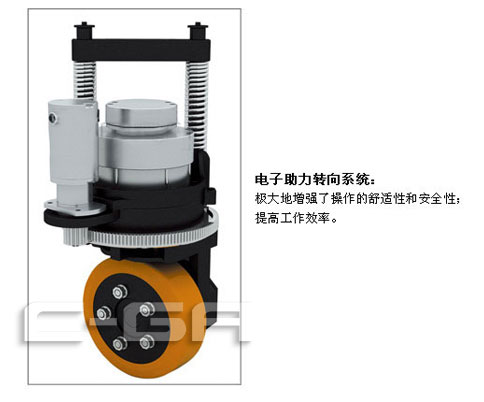

转向控制系统介绍
电子转向系统——四两拨千斤的艺术
你还在吃力的转动手柄让搬运车转向吗？
你还在因为路面凹凸不平，让你很难掌控搬运车的手柄以致影响工作效率而烦恼吗？
你还在为关键时刻转向不及时引发操作事故而担忧吗？
系统工作原理
传统的电动搬运车在转向时，双手作用于手柄，作用力通过链条带动方向轮转向，操作起来比较吃力，当所载货物比较重时，则非常费劲，而且如果行驶的路面凹凸不平，路面对方向轮的震动会传给手柄，造成“打手”现象，给手柄控制带来较大难度。
加装了电子转向系统(EPS)的搬运车/堆高车在转向时，转向传感器会“感觉”到转向盘的力矩和拟转动的方向，这些信号会通过数据线发给转向系统控制器。转向系统控制器则会根据传动力矩、拟转的方向等数据信号，向转向执行器发出动作指令，从而使电动机根据具体的需要输出相应大小的转动力矩，因此使转向能轻易完成。
操作装了电子转向系统的搬运车或者堆高车，转向所需力只有原来的1/5，甚至可以仅凭手指一拨就能轻松完成转向工作，真正的四两拨千斤。
